OBJETIVO: Identificar las diferentes topologias de red Lan asi como los componentes que la integran.
TIPOS DE REDES
DESARROLLO:
- Red Pan (Red de administración personal):
Son redes pequeñas las cuales estan conformadas por no mas de 8 equipos.
- Red Can (Red de rea Campus)
Es una colección de Lans dispersadas geograficamente dentro de un campues pertenecientes a una misma entidad en un área demilitada en km.
- Red Lan (Red de area local)
Son aquellas que utilizan pequeñas redes debido a sus limitaciones son redes muy rapidas , estan restringidas en tamaño.
- Red Wan (Red de área extensa)
Son redes punto a punto que interconectan paises y continentes son capaces de transportar una mayor cantidad de datos.
- Red Man (Red de áre metropolitana)
Comprenden una ubicación geografica determinada "ciduad" y su distancia recorrida es mayor de 4km, son redes con dos buces unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferecia de datos.
En esta clase analizamos los diferentes tipos y topologías de red.
Formamos equipos de 4 integrantes de acuerdo a una dinámica que hizo el profesor Amado, mi equipo estaba integrado por mis compañeros Ivonne, Magali, Carlos Trejo y yo Estephania.
Amado nos dio unas preguntas, que cada equipo tenía que responder de acuerdo a las diferentes investigaciones.
Mi equipo al igual que yo lo platicamos hasta llegar a una conclusion y obtener la respuesta adecuada para cada una de las preguntas.
Las preguntas fueron:
1. ¿Son importantes las redes de datos en la actualidad en las empresas?
La respuesta fue:
Si porque pueden compartir información, documentación e instalar software desde otro equipo.
2. ¿Cómo sabes si un equipo está conectado a una red?
La respuesta fue:
El equipo lo detecta al enviar un mensaje que acaba de entrar a alguna red, y aparece un icono el cual podemos comenzar a trabajar en la red.
3. ¿Qué dispositivos se requieren para instalar una red?
La respuesta fue:
• Cable UTP
• Software
• Hardware
• Tarjeta inalámbrica
• Canaleta
Al terminar estas, las analizamos con la ayuda de el profesor y los demás equipos. El profesor nos explico cada una de las caracteristicas de tipos de Redes:
•
Red Pan (red de administración personal)
- Se puede conectarse por no más de 8 equipos.
- Son pequeñas
•
Red Can (Campus Area Network)
- Fibra óptica
- Son pertenecientes a una misma entidad
- Tienen una área delimitada en kilómetros
•
Red Lan (Local Area Network)
- Son redes muy rapidas
- Son restringidas en tamaño
- Simplifica la administración de la red
- Limite de 100m
- Cable coaxial, fibra óptica y cables telefónicos
- Transmisión entre 1Mbps y 1Gbp
•
Red Wam (Wide Area Network)
- Se interconectan de países y continentes
- Soportan una gran cantidad de datos
- Utilizan encaminadores (routers)
•
Red Man (Metropolitan Area Network)
- Su distancia recorrida es mayor de 4Km a los 50 km
- Tiene 2 buces unidireccionales
- Sus velocidades son de 10Mbps, 20Mbps, 45Mbps, 75Mbps.
- Fibra Óptica
- Permiten la transmisión de tráficos de voz, datos y video.
CONCLUSIONES:
En este tema aprendi un poco mas sobre la teoria acerca de las tipos de redes, y sus caracteristicas. Solo que tuve alguna dudas sobre que en una investigación que se realice encontre mas tipos de redes y el prfesor amado no hablo nada sobre eso.
La que se me hizo interesante fue la Red Wam ya que se extiende de una gran área, a veces países o un continente, además de manejar una gran cantidad de datos.
TOPOLOGIAS
DESARROLLO:
Permiteque todas las estaciones reciban la informaci´´on que se transmite, una estacion transmite y todas las restantes escuchan.
Redes en las cuales conectadas directamente al servidor u ordenador y todas las comunicaciones se han hacer necesariamente a traves de el.
Redes sin cables hacen que se pueda conectar a una red de area local cualquier dispositivo sin necesidad de instalar.
El profesor Amado nos explico topologías y sus caracteristicas, nos mostro un ejemplo de cada una de ellas como se muestra en la figura.
•
Bus lineal
- Usa el cable coaxial
- Calibre SG-58
- Su desventaja es que si se cae la red se tiene que revisar los sw uno por uno para encontrar cual es el que tiene el problema.
•
Token Ring
- Trabaja a velocidad de 1 MH
- Después de los 100 MHz se Requiere un repetidor
•
Estrella
- Se conecta a un dispositivo inicial.
- Cable UTP
- Conectores Plug´s RJ-45
- Jack´s Rj-45
- Paneles de parcheo (patch panel)
- Distancia de 100 M.
•
Topología Inalambrica
- Modem
- Tiene cuatro puertos Ethernet
- Router- Interconecta redes a distancia

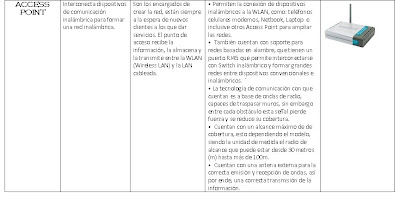

- Access Point- Amplia la distancia de conexión de la red
- Distancia de 500 m.
- Wireless USB
- Tarjeta Inalámbrica
CONCLUSIONES
En este tema aprendi las caracteristicas sobre las topologias de redes, y su funciones, asi como usar la correcta en cada momento especifico.
MEDIOS DE TRANSMISIÓN
DESARROLLO:
Las características más importantes dentro de los medios de transmisión se encuentra la velocidad de transmisión, la distorsión que introduce en el mensaje, y el ancho de banda.
Los medios de transmisión se pueden clasificar en dos grandes grupos, medios de transmisión guiados y medios de transmisión no guiados.
Medios de transmisión guiados:Los medios de transmisión guiados están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un extremo al otro.
Medios de transmisión no guiados:
Los medios de transmisión no guiados son los que no confinan las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio. Entre los medios más importantes se encuentran el aire y el vacío.
Medio de transmisión según su sentido
• SimplexEste modo de transmisión permite que la información discurra en un solo sentido y de forma permanente, con esta fórmula es difícil la corrección de errores causados por deficiencias de línea (TV).
• Half-DuplexEn este modo la transmisión fluye cada vez, solo una de las dos estaciones del enlace punto a punto puede transmitir. Este método también se denomina en dos sentidos alternos (walkitoki).
• Full-DuplexEs el método de comunicación más aconsejable puesto que en todo momento la comunicación puede ser en dos sentidos posibles, es decir, que las dos estaciones simultanamente pueden enviar y recibir datos y así pueden corregir los errores de manera instantánea y permanente.
Cuando terminamos el tema sobre topologías. Comenzamos unas nuevas preguntas sobre Medios de transmisión que el profesor amado nos dio a Responder.
Las preguntas fueron:
1. ¿Cómo se Clasifican los medios de transmisión?
La respuesta fue:
POR GUIADOS Y NO GUIADOS
2. ¿Características y calidad de transmisión que está dada por?
La respuesta fue:
Ancho de banda
CONCLUSIONES
En este tema especial tuve algunas dudas sobre los medios de transmicion ya que no se explico muy bien, lo
CABLE DE PAR TRENZADO
DESARROLLO:
En esta clase hablamos sobre el Cable par trenzado.
- Descripción Física
- Aplicaciones
- Niveles de para trenzado (características)
Formamos equipo de cuatro integrantes de acuerdo a una dinámica que hizo el profesor. Mi equipo estaba conformado con mis compañeros Cintia, Yuri, Ángel, y yo Estephania.
De acuerdo con nuestras investigaciones hicimos un cuadro el que tenía que llevar las siguientes características:
1. Tipos
2. Categorías (7)
3. Colores
4. Descripción Física
5. Aplicaciones
6. Características de transmisión
En mi equipo hablamos sobre las diferentes definiciones que cada uno tenia, llegamos a una Conclusión para cada una especificaciones que el Profesor amado nos había pedido. Hicimos el mapa con cuidado de no poner algo erróneo, cada uno aporto para construir correctamente el mapa conceptual.
Ya terminado el mapa conceptual, El profesor Amado y los demás equipos, estuvimos colaborando y asi formar un poco más amplio el mapa.
El resultado del mapa conceptual fue:
CONCLUSIONES
Entendi que el cable de par trenzado tiene 2 tipos, los cuales son, UTP y FTP. El UTP es muy económico, muy liviano y flexible, es más fácil de instalar y mantener, al igual que menor interferencia. Por otro lado el FTP tiene una mayor interferencia, es limitada su distancia, no regenera señal, aunque es muy flexible.
